ARCS EVB 评估板
板型概述
ARCS EVB 是一款功能丰富的评估板，集成了多种外设接口，适用于完整的产品原型开发和功能评估。
板型标识： arcs_evb
板型外观

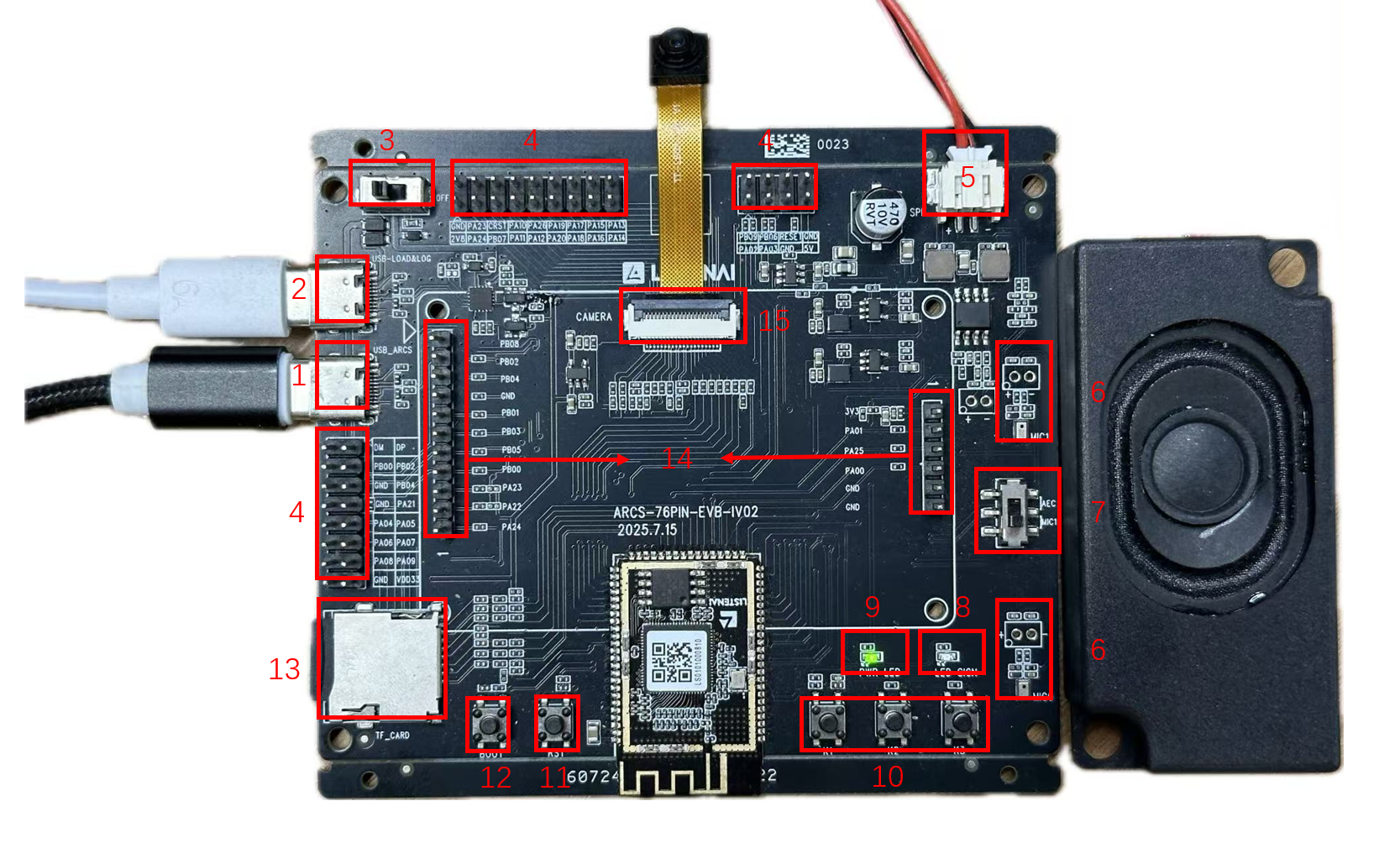

ARCS EVB 评估板外观图（标注序号说明见下表）
硬件接口说明
下表详细说明了开发板上的各个接口和组件：
序号 |
接口/组件 |
说明 |
|---|---|---|
1 |
USB接口 |
TypeC 接口，提供供电和充电功能 |
2 |
烧录接口 |
TypeC 接口，提供日志输出和固件烧录功能。注意：需要先烧录 boot 固件 |
3 |
开关 |
控制整个开发板的主电源开关 |
4 |
统一为I/O接口 |
引出 30 个 IO 口以及多组电源 |
5 |
扬声器接口 |
用于连接开发板默认附带的扬声器，用户也可以替换或外接其他扬声器 |
6 |
麦克风 |
用于连接开发板默认配套的驻极体麦克风，方便用户更换或外引麦克风。 |
7 |
硬回采开关 |
该开关支持单麦克风硬回采、双麦克风软回采 |
8 |
I/O电源指示灯 |
可编程控制的 LED 灯，使用 B09 引脚 |
9 |
电源LED |
指示开发板的供电状态，供电正常时 LED 点亮 |
10 |
ADC按键 |
ADC 按键，通过 GPADC 检测电压来确认其值 |
11 |
RST按键 |
Reset 按键，短按该按键会对开发板执行复位操作 |
12 |
BOOT按键 |
长按该按键上电会进入芯片烧录模式 |
13 |
TF卡槽 |
用于插入 TF 存储卡 |
14 |
屏幕连接器 |
用于连接开发板默认附带的显示屏。说明：LCD 适配板一侧用于固定 LCD，另一侧兼容不同的 QSPI 或 SPI LCD 屏幕。不同屏幕需要对应不同的适配板 |
15 |
摄像头DVP接口 |
摄像头 FPC 连接器，用于连接开发板默认附带的摄像头 |
硬件特性
主要参数
芯片平台：基于 ARCS 架构
板型尺寸：标准评估板尺寸
适用场景：产品原型开发、功能评估、方案验证
外设支持
串口通信（UART）
串口 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
UART0 |
PAD_A[3] |
CP_LOG_TX |
2 |
主串口 TX（CP 日志输出） |
UART0 |
PAD_A[2] |
CP_LOG_RX |
2 |
主串口 RX（CP 日志输出） |
UART1 |
PAD_A[21] |
AP_LOG_TX |
3 |
辅助串口 TX（AP 日志输出） |
I2C 总线
总线 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
I2C0 |
PAD_A[22] |
SCL |
8 |
主 I2C 时钟线 |
I2C0 |
PAD_A[23] |
SDA |
8 |
主 I2C 数据线 |
SPI 总线
总线 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
SPI1 |
PAD_B[5] |
CLK |
6 |
主 SPI 时钟线 |
SPI1 |
PAD_B[3] |
MISO |
6 |
主 SPI 主入从出 |
SPI1 |
PAD_B[1] |
MOSI |
6 |
主 SPI 主出从入 |
GPIO（通用输入/输出）
引脚组 |
引脚 |
功能名称 |
功能码 |
说明 |
|---|---|---|---|---|
GPIO_A |
PAD_A[1] |
LCD_RST |
1 |
LCD 复位控制 |
GPIO_A |
PAD_A[24] |
TP_INT |
0 |
触摸屏中断输入 |
GPIO_A |
PAD_A[25] |
TP_RST |
0 |
触摸屏复位控制 |
GPIO_A |
PAD_A[27] |
PA_EN |
0 |
功放使能控制 |
GPIO_B |
PAD_B[0] |
LCD_CD |
0 |
LCD 命令/数据选择 |
GPIO_B |
PAD_B[7] |
CAMERA_PWDN |
0 |
摄像头电源控制 |
GPIO_B |
PAD_B[8] |
LCD_TE |
0 |
LCD 撕裂效应信号 |
GPIO_B |
PAD_B[9] |
LED |
0 |
LED 指示灯控制 |
PWM（脉宽调制）
功能名称 |
引脚 |
功能码 |
说明 |
|---|---|---|---|
LCD_PWM |
PAD_A[0] |
12 |
LCD 背光亮度调节 |
SDIO
接口 |
引脚范围 |
引脚数量 |
功能码 |
说明 |
|---|---|---|---|---|
SDIO |
PAD_A[4-9] |
6 |
15 |
SD 卡/eMMC 接口（数据/控制线） |
DVP（数字视频接口）
接口 |
引脚范围 |
引脚数量 |
功能码 |
说明 |
|---|---|---|---|---|
DVP |
PAD_A[10-20, 26] |
12 |
16 |
摄像头接口（数据线） |
ADC（模数转换）
功能 |
通道引脚 |
功能码 |
说明 |
|---|---|---|---|
ADC |
PAD_B[6] |
3 |
模拟信号采集（AON 域） |
引脚功能说明
下表为 LS26 芯片在 Arcs-EVB 开发板上的 GPIO 分配使用列表：
引脚/端口 |
主功能 |
复用功能 |
说明/连接外设 |
分类 |
|---|---|---|---|---|
GPIOA_00 |
LCD_PWM |
CJTAG_TCK |
LCM模组背光控制 |
显示 |
GPIOA_01 |
LCD RST |
CJTAG_TMS |
LCM模组复位 |
显示 |
GPIOA_02 |
UART0 RX |
LOAD&打印CP日志 |
烧录&日志 |
|
GPIOA_03 |
UART0 TX |
LOAD&打印CP日志 |
烧录&日志 |
|
GPIOA_04 |
SD DAT1 |
TF CARD |
存储 |
|
GPIOA_05 |
SD DAT0 |
TF CARD |
存储 |
|
GPIOA_06 |
SD CLK |
TF CARD |
存储 |
|
GPIOA_07 |
SD CMD |
TF CARD |
存储 |
|
GPIOA_08 |
SD DAT3 |
TF CARD |
存储 |
|
GPIOA_09 |
SD DAT2 |
TF CARD |
存储 |
|
GPIOA_10 |
vic_h_sync |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_11 |
vic_v_sync |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_12 |
vic_pixel_clk |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_13 |
vic_pixel_data4 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_14 |
vic_pixel_data5 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_15 |
vic_pixel_data6 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_16 |
vic_pixel_data7 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_17 |
vic_pixel_data8 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_18 |
vic_pixel_data9 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_19 |
vic_pixel_data10 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_20 |
vic_pixel_data11 |
DVP摄像头 |
兼容SPI摄像头 |
|
GPIOA_21 |
UART1_TX |
打印AP日志 |
调试 |
|
GPIOA_22 |
I2C0 SDA |
摄像头和TP复用 |
LCM模组 |
|
GPIOA_23 |
I2C0 SCL |
摄像头和TP复用 |
LCM模组 |
|
GPIOA_24 |
TP INT |
触摸中断 |
LCM模组 |
|
GPIOA_25 |
TP RST |
触摸复位 |
LCM模组 |
|
GPIOA_26 |
VIC_CLK_OUT |
MCLK (主时钟) |
摄像头 |
|
GPIOA_27 |
PA_EN |
功放MUTE |
音频 |
|
GPIOA_28 |
MIC1 INP |
硅麦 |
音频 |
|
GPIOA_29 |
MIC1 INN |
硅麦 |
音频 |
|
GPIOA_30 |
MIC0 INP |
硅麦 |
音频 |
|
GPIOA_31 |
MIC0 INN |
硅麦 |
音频 |
|
GPIOB_00 |
LCD SPI MISO |
D1 |
LCM模组 (数据线1) |
显示 (SPI) |
GPIOB_01 |
LCD SPI MOSI |
D0 |
LCM模组 (数据线0) |
显示 (SPI) |
GPIOB_02 |
LCD SPI HOLD |
D3 |
LCM模组 (数据线3) |
显示 (SPI) |
GPIOB_03 |
LCD SPI CLK |
CLK |
LCM模组 (时钟线) |
显示 (SPI) |
GPIOB_04 |
LCD SPI WP |
D2 |
LCM模组 (数据线2) |
显示 (SPI) |
GPIOB_05 |
LCD_SPI CS |
CS |
LCM模组 (片选) |
显示 (SPI) |
GPIOB_06 |
KEY1 |
ADC按键 |
输入/控制 |
|
GPIOB_07 |
KEY2 |
触摸按键 |
输入/控制 |
|
GPIOB_08 |
LCD_TE |
LCD TE中断 |
显示/中断 |
|
GPIOB_09 |
LED |
单色指示灯 |
GPIO |
|
FLASH_CS_N |
FLASH_CS_N |
FLASH_CS_N |
Boot Flash |
存储 (Flash) |
FLASH_MISO |
FLASH_MISO |
FLASH_MISO |
Boot Flash |
存储 (Flash) |
FLASH_WP_N |
FLASH_WP_N |
FLASH_WP_N |
Boot Flash |
存储 (Flash) |
FLASH_HOLD_N |
FLASH_HOLD_N |
FLASH_HOLD_N |
Boot Flash |
存储 (Flash) |
FLASH_CLK |
FLASH_CLK |
FLASH_CLK |
Boot Flash |
存储 (Flash) |
FLASH_MOSI |
FLASH_MOSI |
FLASH_MOSI |
Boot Flash |
存储 (Flash) |
USB_DP |
USB_DP |
USB口 |
通信 (USB) |
|
USB_DM |
USB_DM |
USB口 |
通信 (USB) |
|
LIN_OUTP |
LIN_OUTP |
差分输出 正 |
音频 |
|
LIN_OUTN |
LIN_OUTN |
差分输出 反 |
音频 |
