ARCS Mini 开发板
板型概述
ARCS Mini 是一款紧凑型开发板，适用于快速原型开发和嵌入式应用学习。
板型标识： arcs_mini
板型外观

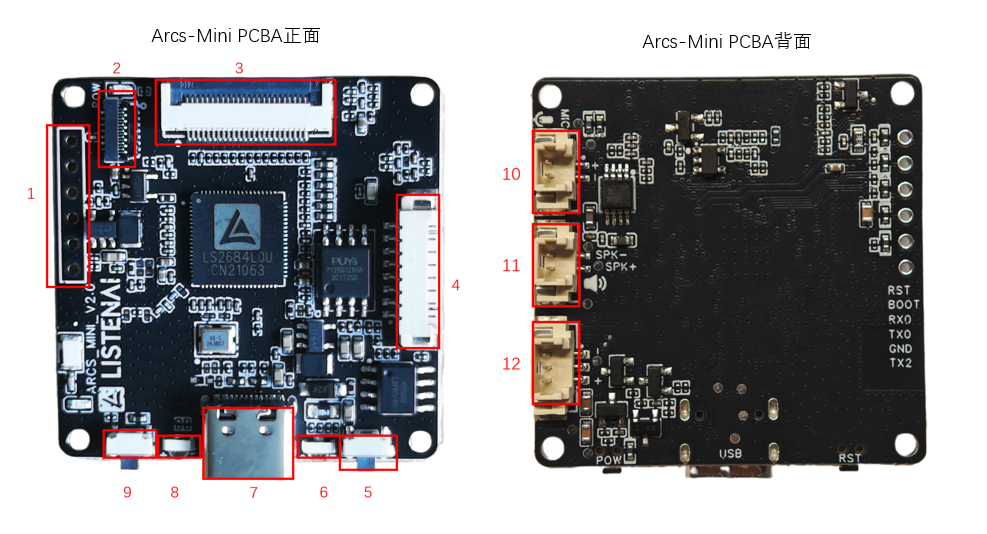

ARCS Mini 开发板外观图（标注序号说明见下表）
硬件接口说明
下表详细说明了开发板上的各个接口和组件：
序号 |
接口/组件 |
说明 |
|---|---|---|
1 |
预留烧录串口 |
引出可用于烧录 boot 固件和查看日志的引脚。注意：boot 固件已在工厂预烧录，一般不需要使用此接口 |
2 |
屏幕SPI接口 |
屏幕连接器，用于连接开发板默认附带的显示屏 |
3 |
摄像头DVP接口 |
摄像头 FPC 连接器，用于连接开发板默认附带的摄像头 |
4 |
I/O拓展接口 |
引出 6 个可编程 GPIO 和一组电源/GND，可用于连接外部传感器或其他外部设备。 |
5 |
主功能按键 |
用于开发板开关机等交互触发操作 |
6 |
充放电LED |
充电状态指示灯，充电时红色常亮 |
7 |
USB接口 |
TypeC 接口，提供供电、充电、固件烧录功能（需要已烧录 boot 固件） |
8 |
可编程LED |
支持通过编程控制的 LED，使用 B01 引脚 |
9 |
RST按钮 |
Reset 按键，短按该按键会对开发板执行复位操作 |
10 |
麦克风接口 |
用于连接开发板默认附带的驻极体麦克风，用户也可以替换或外接其他麦克风 |
11 |
扬声器接口 |
用于连接开发板默认附带的扬声器，用户也可以替换或外接其他扬声器 |
12 |
锂电池接口 |
用于连接开发板默认附带的锂电池 |
硬件特性
主要参数
芯片平台：基于 ARCS 架构
板型尺寸：紧凑型设计
适用场景：快速原型开发、教学演示、功能验证
外设支持
串口通信（UART）
串口 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
UART0 |
PAD_A[3] |
AP_LOG_TX |
2 |
主串口 TX（AP 日志输出） |
UART0 |
PAD_A[2] |
AP_LOG_RX |
2 |
主串口 RX（AP 日志输出） |
UART2 |
PAD_B[2] |
CP_LOG_TX |
3 |
辅助串口 TX（CP 日志输出） |
I2C 总线
总线 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
I2C0 |
PAD_B[6] |
SCL |
8 |
主 I2C 时钟线（摄像头） |
I2C0 |
PAD_B[7] |
SDA |
8 |
主 I2C 数据线（摄像头） |
SPI 总线
总线 |
引脚 |
功能 |
功能码 |
说明 |
|---|---|---|---|---|
SPI0 |
PAD_A[22] |
CS |
5 |
LCD SPI 片选 |
SPI0 |
PAD_A[24] |
MOSI |
5 |
LCD SPI 主出从入 |
SPI0 |
PAD_A[25] |
CLK |
5 |
LCD SPI 时钟线 |
GPIO（通用输入/输出）
引脚组 |
引脚 |
功能名称 |
功能码 |
说明 |
|---|---|---|---|---|
GPIO_A |
PAD_A[0] |
CAMERA_RST |
1 |
摄像头复位控制 |
GPIO_A |
PAD_A[1] |
PA_EN |
1 |
功放使能控制 |
GPIO_A |
PAD_A[4-9] |
可编程 GPIO |
0 |
IO 扩展接口 |
GPIO_A |
PAD_A[23] |
LCD_CD |
0 |
LCD 命令/数据选择 |
GPIO_A |
PAD_A[27] |
LCD_TE |
0 |
LCD 撕裂效应信号 |
GPIO_B |
PAD_B[0] |
USB_DET |
0 |
USB 检测 |
GPIO_B |
PAD_B[1] |
LED |
0 |
LED 指示灯控制 |
GPIO_B |
PAD_B[3] |
POWER_EN |
0 |
电源使能控制 |
GPIO_B |
PAD_B[4] |
POWER_KEY |
0 |
电源按键输入 |
GPIO_B |
PAD_B[8] |
CHARGE_DET |
0 |
充电检测 |
GPIO_B |
PAD_B[9] |
LCD_RST |
0 |
LCD 复位控制 |
PWM（脉宽调制）
功能名称 |
引脚 |
功能码 |
说明 |
|---|---|---|---|
LCD_PWM |
PAD_A[21] |
12 |
LCD 背光亮度调节 |
SDIO
接口 |
引脚范围 |
引脚数量 |
功能码 |
说明 |
|---|---|---|---|---|
SDIO |
PAD_A[4-9] |
6 |
15 |
SD 卡/eMMC 接口（数据/控制线） |
DVP（数字视频接口）
接口 |
引脚范围 |
引脚数量 |
功能码 |
说明 |
|---|---|---|---|---|
DVP |
PAD_A[10-20, 26] |
12 |
16 |
摄像头接口（数据线） |
ADC（模数转换）
功能 |
通道引脚 |
功能码 |
说明 |
|---|---|---|---|
ADC |
PAD_B[5] |
3 |
电池电压检测（AON 域） |
引脚配置说明
所有外设的引脚复用配置定义在 pinmux.h 和 pinmux.c 中。这些文件由 LISA Pinmux Tool 自动生成，建议使用工具进行修改。
引脚别名
为方便使用，常用引脚已定义别名（参见 pinmux.h:26-41）：
CAMERA_RST_PIN // PAD_A[0]
PA_EN_PIN // PAD_A[1]
AP_LOG_RX_PIN // PAD_A[2]
AP_LOG_TX_PIN // PAD_A[3]
LCD_PWM_PIN // PAD_A[21]
LCD_CD_PIN // PAD_A[23]
LCD_TE_PIN // PAD_A[27]
CP_LOG_TX_PIN // PAD_B[2]
POWER_EN_PIN // PAD_B[3]
POWER_KEY_PIN // PAD_B[4]
BAT_ADC_PIN // PAD_B[5]
CHARGE_DET_PIN // PAD_B[8]
LCD_RST_PIN // PAD_B[9]
USB_DET_PIN // PAD_B[0]
LED_PIN // PAD_B[1]
引脚功能说明
下表为 LS26 芯片在 Arcs-Mini 开发板上的 GPIO 分配使用列表：
引脚/端口 |
主功能 |
说明/连接外设 |
分类 |
|---|---|---|---|
GPIOA_00 |
CAM_RST |
摄像头复位 |
摄像头 |
GPIOA_01 |
PA_EN |
功放使能控制 |
音频 |
GPIOA_02 |
UART0 RX |
预留烧录串口 |
烧录&日志 |
GPIOA_03 |
UART0 TX |
预留烧录串口 |
烧录&日志 |
GPIOA_04 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_05 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_06 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_07 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_08 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_09 |
可编程 GPIO |
IO 扩展接口 |
I/O 扩展 |
GPIOA_10 |
HSYNC |
DVP 摄像头水平同步 |
摄像头 |
GPIOA_11 |
VSYNC |
DVP 摄像头垂直同步 |
摄像头 |
GPIOA_12 |
DVP_CLK |
DVP 摄像头像素时钟 |
摄像头 |
GPIOA_13 |
DVP_D4 |
DVP 摄像头数据线 4 |
摄像头 |
GPIOA_14 |
DVP_D5 |
DVP 摄像头数据线 5 |
摄像头 |
GPIOA_15 |
DVP_D6 |
DVP 摄像头数据线 6 |
摄像头 |
GPIOA_16 |
DVP_D7 |
DVP 摄像头数据线 7 |
摄像头 |
GPIOA_17 |
DVP_D8 |
DVP 摄像头数据线 8 |
摄像头 |
GPIOA_18 |
DVP_D9 |
DVP 摄像头数据线 9 |
摄像头 |
GPIOA_19 |
DVP_D10 |
DVP 摄像头数据线 10 |
摄像头 |
GPIOA_20 |
DVP_D11 |
DVP 摄像头数据线 11 |
摄像头 |
GPIOA_21 |
LCD_PWM |
LCD 背光 PWM 控制 |
显示 |
GPIOA_22 |
LCD_SPI0_CS |
LCD SPI 片选 |
显示 |
GPIOA_23 |
LCD_GPIO_WR |
LCD 命令/数据选择 |
显示 |
GPIOA_24 |
LCD_SPI0_MOSI |
LCD SPI 数据输出 |
显示 |
GPIOA_25 |
LCD_SPI0_CLK |
LCD SPI 时钟 |
显示 |
GPIOA_26 |
DVP_MCLK |
DVP 摄像头主时钟 |
摄像头 |
GPIOA_27 |
LCD_TE |
LCD 撕裂效应信号 |
显示 |
GPIOA_28 |
MIC1 AEC_P |
硬回采正极 |
音频 |
GPIOA_29 |
MIC1 AEC_N |
硬回采负极 |
音频 |
GPIOA_30 |
MIC0 INP |
麦克风输入正极 |
音频 |
GPIOA_31 |
MIC0 INN |
麦克风输入负极 |
音频 |
GPIOB_00 |
USB_DET |
USB 插入检测 |
通信 (USB) |
GPIOB_01 |
LED |
用户 LED |
GPIO |
GPIOB_02 |
uart2_txd |
预留烧录串口 TX |
烧录&日志 |
GPIOB_03 |
POW_EN |
电源使能 |
电源 |
GPIOB_04 |
power_KEY |
主功能按键 |
输入/控制 |
GPIOB_05 |
ADC_Bat_Vol |
电池电量检测 |
电源 |
GPIOB_06 |
SDA0 |
I2C0 数据线（摄像头） |
通信 (I2C) |
GPIOB_07 |
CLK0 |
I2C0 时钟线（摄像头） |
通信 (I2C) |
GPIOB_08 |
CHARGE_DET |
充电状态检测 |
电源 |
GPIOB_09 |
LCD_RST |
LCD 复位 |
显示 |
FLASH_CS_N |
FLASH_CS_N |
Boot Flash 片选 |
存储 (Flash) |
FLASH_MISO |
FLASH_MISO |
Boot Flash 数据输入 |
存储 (Flash) |
FLASH_WP_N |
FLASH_WP_N |
Boot Flash 写保护 |
存储 (Flash) |
FLASH_HOLD_N |
FLASH_HOLD_N |
Boot Flash 保持 |
存储 (Flash) |
FLASH_CLK |
FLASH_CLK |
Boot Flash 时钟 |
存储 (Flash) |
FLASH_MOSI |
FLASH_MOSI |
Boot Flash 数据输出 |
存储 (Flash) |
USB_DP |
USB_DP |
USB 差分正极 |
通信 (USB) |
USB_DM |
USB_DM |
USB 差分负极 |
通信 (USB) |
MIC_BIAS |
MIC_BIAS |
麦克风偏置 |
音频 |
LIN_OUTP |
LIN_OUTP |
差分输出正极 |
音频 |
LIN_OUTN |
LIN_OUTN |
差分输出负极 |
音频 |
