ARCS EVB 评估板

概述

ARCS EVB 是一款功能丰富的评估板，集成多种外设接口，适用于产品原型开发和功能评估。

  • 板型标识：arcs_evb

  • 搭载芯片：LS2684L0U （16MB PSRAM + NPU）

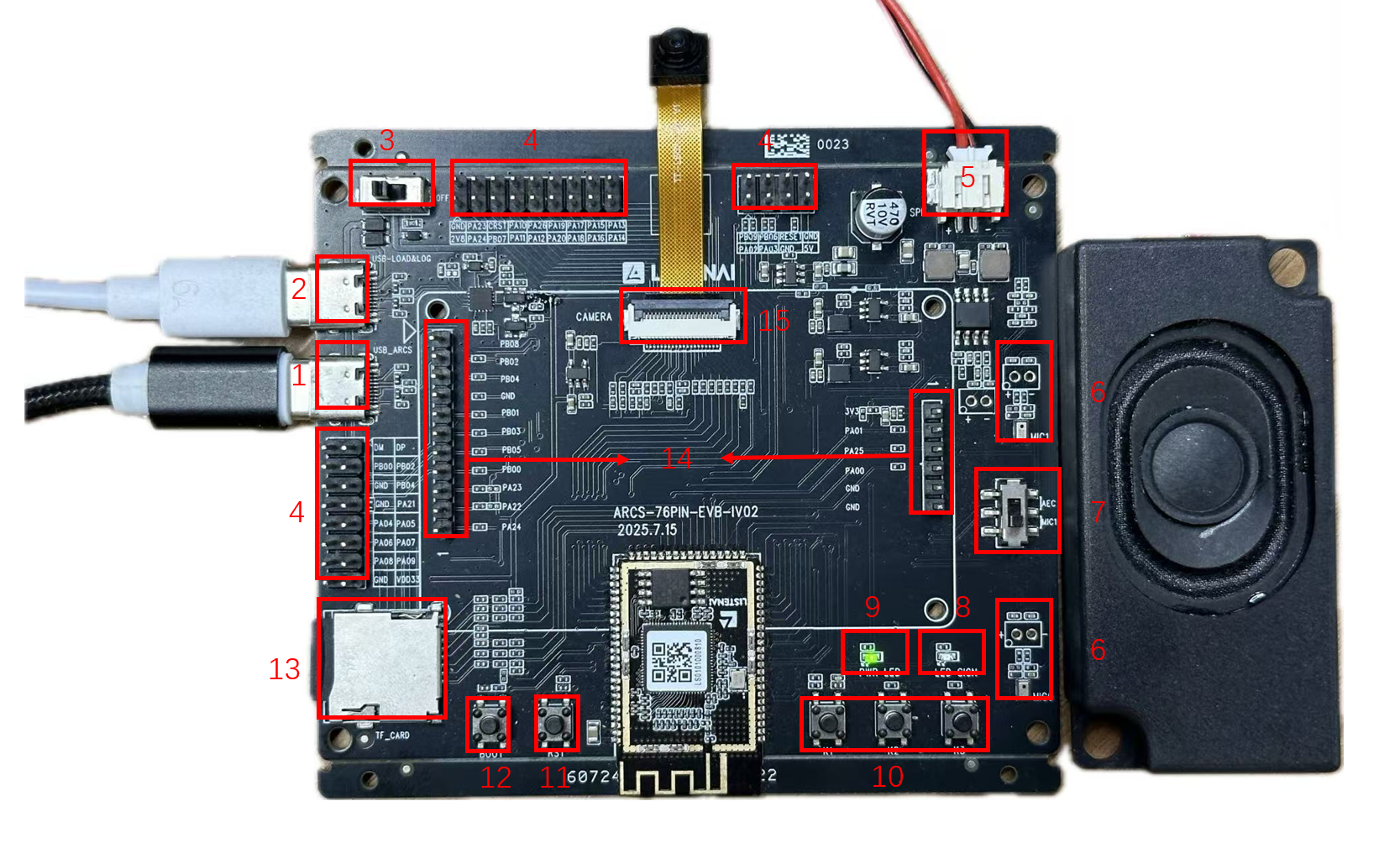

ARCS EVB 评估板

ARCS EVB 评估板外观图（标注序号说明见下表）

接口与组件

序号

接口/组件

说明

1

USB 接口

TypeC，供电和充电

2

烧录接口

TypeC，日志输出和固件烧录（需先烧录 boot 固件）

3

电源开关

控制整板主电源

4

I/O 接口

引出 30 个 IO 和多组电源

5

扬声器接口

连接配套扬声器，可替换

6

麦克风接口

连接配套驻极体麦克风，可替换

7

硬回采开关

支持单麦硬回采 / 双麦软回采切换

8

I/O 电源指示灯

可编程 LED（B09 引脚）

9

电源 LED

供电状态指示

10

ADC 按键

通过 GPADC 检测电压

11

RST 按键

短按复位

12

BOOT 按键

长按上电进入烧录模式

13

TF 卡槽

插入 TF 存储卡

14

屏幕连接器

连接配套 LCD，适配板兼容不同 QSPI/SPI 屏幕

15

摄像头 DVP 接口

FPC 连接器，连接配套摄像头

引脚分配

串口（UART）

串口

引脚

功能

说明

UART0

PAD_A[3] / PAD_A[2]

TX / RX

CP 日志输出

UART1

PAD_A[21]

TX

AP 日志输出

I2C

总线

SCL

SDA

说明

I2C0

PAD_A[22]

PAD_A[23]

摄像头 / 触摸屏复用

SPI

总线

CLK

MISO

MOSI

说明

SPI1

PAD_B[5]

PAD_B[3]

PAD_B[1]

主 SPI

其他外设

  • SDIO：PAD_A[4-9]（6 引脚），SD 卡 / eMMC

  • DVP：PAD_A[10-20, 26]（12 引脚），摄像头接口

  • ADC：PAD_B[6]，模拟信号采集

  • PWM：PAD_A[0]，LCD 背光控制

  • LED：PAD_B[9]

完整引脚功能表
