ARCS Mini 开发板

概述

ARCS Mini 是一款紧凑型开发板，适用于快速原型开发和嵌入式应用学习。

  • 板型标识：arcs_mini

  • 搭载芯片：LS2684L0U （16MB PSRAM + NPU）

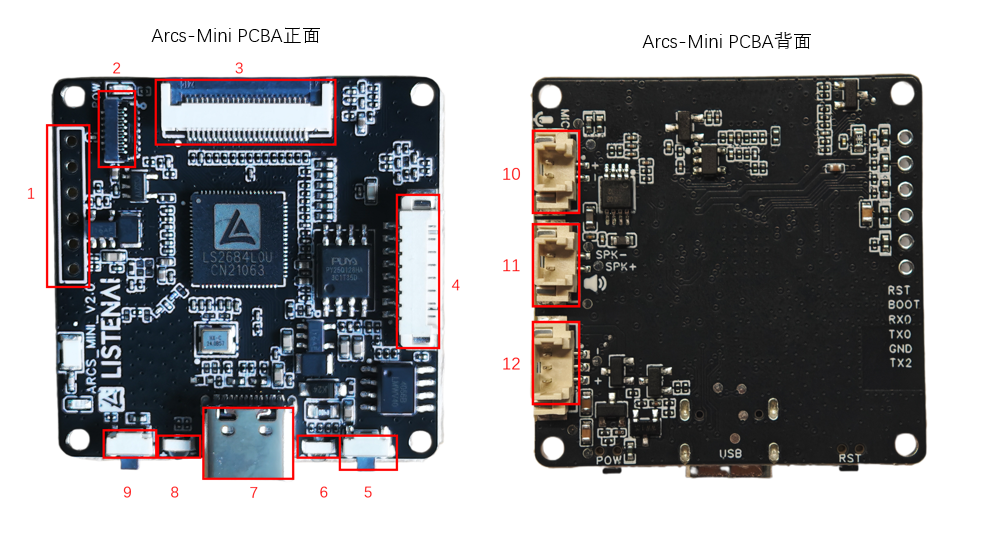

ARCS Mini 开发板

ARCS Mini 开发板外观图（标注序号说明见下表）

接口与组件

序号

接口/组件

说明

1

预留烧录串口

引出烧录和日志引脚（boot 固件已工厂预烧录）

2

屏幕 SPI 接口

连接配套 LCD

3

摄像头 DVP 接口

FPC 连接器，连接配套摄像头

4

I/O 扩展接口

引出 6 个 GPIO + 电源/GND（A04-A09）

5

主功能按键

开关机等交互触发

6

充放电 LED

充电时红色常亮

7

USB 接口

TypeC，供电 / 充电 / 固件烧录

8

可编程 LED

B01 引脚控制

9

RST 按钮

短按复位

10

麦克风接口

连接配套驻极体麦克风，可替换

11

扬声器接口

连接配套扬声器，可替换

12

锂电池接口

连接配套锂电池

引脚分配

串口（UART）

串口

引脚

功能

说明

UART0

PAD_A[3] / PAD_A[2]

TX / RX

AP 日志输出

UART2

PAD_B[2]

TX

CP 日志输出

I2C

总线

SCL

SDA

说明

I2C0

PAD_B[7]

PAD_B[6]

摄像头

SPI

总线

CS

MOSI

CLK

说明

SPI0

PAD_A[22]

PAD_A[24]

PAD_A[25]

LCD SPI

其他外设

  • SDIO：PAD_A[4-9]（6 引脚），SD 卡 / eMMC（与 I/O 扩展复用）

  • DVP：PAD_A[10-20, 26]（12 引脚），摄像头接口

  • ADC：PAD_B[5]，电池电压检测

  • PWM：PAD_A[21]，LCD 背光控制

  • LED：PAD_B[1]

电源管理

Mini 板集成锂电池管理：

  • POWER_EN：PAD_B[3]，电源使能

  • POWER_KEY：PAD_B[4]，主功能按键

  • CHARGE_DET：PAD_B[8]，充电状态检测

  • BAT_ADC：PAD_B[5]，电池电压 ADC 采集

完整引脚功能表
